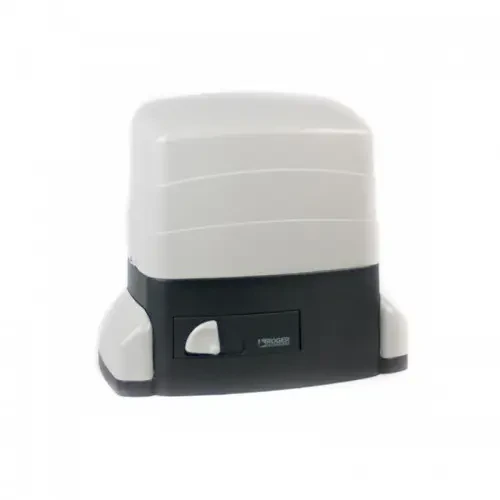

Самоблокувальний електромеханічний привід Roger Technology R30/804

Електропривод R30/804 з вбудованим блоком керування Н70/104АС з механічними кінцевими вимикачами.

Особливості приводу R30/804:
Мікропроцесорна логіка надає широкий набір спеціалізованих функцій керування, що задовольняють вимогам найвимогливішого замовника. Завдяки вбудованій установці істотно спрощуються всі монтажні роботи та електричні підключення. Для додаткового захисту від несприятливих зовнішніх впливів електронна плата закрита пластиковим ковпаком.

Безпека роботи воріт реалізована за допомогою електронного кодера, що входить до стандартної комплектації, який постійно контролює рух стулки та забезпечує її зупинку або зворотний хід за наявності перешкоди. Крім того, зчитувач дає змогу активувати режими плавної зупинки воріт під час завершення циклів відчинення і зачинення.

Самоблокувальний редуктор гарантує замикання воріт, унеможливлюючи необхідність установлення додаткових замків. На випадок відсутності напруги в електромережі для відкривання воріт вручну, передбачено практичну рукоятку розблокування, яка відмикається персональним ключем.

Положення приводу щодо монтажної основи регулюється сталевими шпильками в шести точках. Подовжена форма пазів під анкерні болти дає змогу змінювати площу контакту провідної шестерні із зубчастою рейкою воріт. Таким чином, досягається абсолютна стійкість і відсутність вібрацій у системі.

Вільне обертання ведучого вала редуктора забезпечено застосуванням радіальних підшипників кочення. Для зменшення тертя, а отже, нагріву і зносу деталей, черв'ячний гвинт і проміжну шестерню виготовлено, відповідно, зі сталі та бронзи, що істотно збільшує ККД приводу.

На воротах, автоматизованих приводами з механічними кінцевими вимикачами, криги на зубчастої рейки, що утворюються при несприятливих погодних умовах, можуть викликати зміщення положень зупинки воріт. Подібні випадковості виключені для моделей серії R30, оснащених магнітними кінцевиками. Постійні магніти абсолютно надійно й точно позиціонують крайні точки ходу стулки.
